高低溫試驗箱的相關基本原理

來源：林頻儀器 時間：2018-03-21 11:25

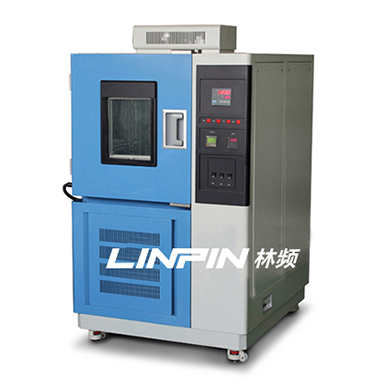

高低溫試驗箱是指能同時施加溫度、濕度應力的試驗箱。由于試驗箱本身的復雜性，使得試驗箱在運行中出現了許多問題，而且出現了問題不能及時解決，大大延長了試驗周期，影響了產品的研制工作。而產生這些現象的原因是對綜合試驗箱的工作原理不了解。因此，我們對試驗箱的基本工作原理作了一些簡要闡述，并介紹如何對綜合試驗箱試驗設備的故障進行分析和判斷。試驗箱只要由制冷系統，加熱系統，控制系統，濕度系統，空氣循環系統，和傳感器系統等組成

制冷循環采用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：

第一、制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高。

第二、制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質后，制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。

第三、最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。制冷系統的設計應用能量調節技術,既能保證制冷試驗機組正常運行,又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統保持在最佳的運行狀態，最終達到一種動態平衡。

高低溫試驗箱維修方法：對高低溫試驗箱的制冷系統進行查漏，用檢漏儀和肥皂水相結合的方法來檢查漏點在哪，如果發現是熱氣旁通電磁閥的閥桿裂了有細縫，則更換此電磁閥，如發現其它地方的泄漏，則用氧焊將泄漏處補焊完整，再對系統重新充氟，系統運行即可恢復正常。
